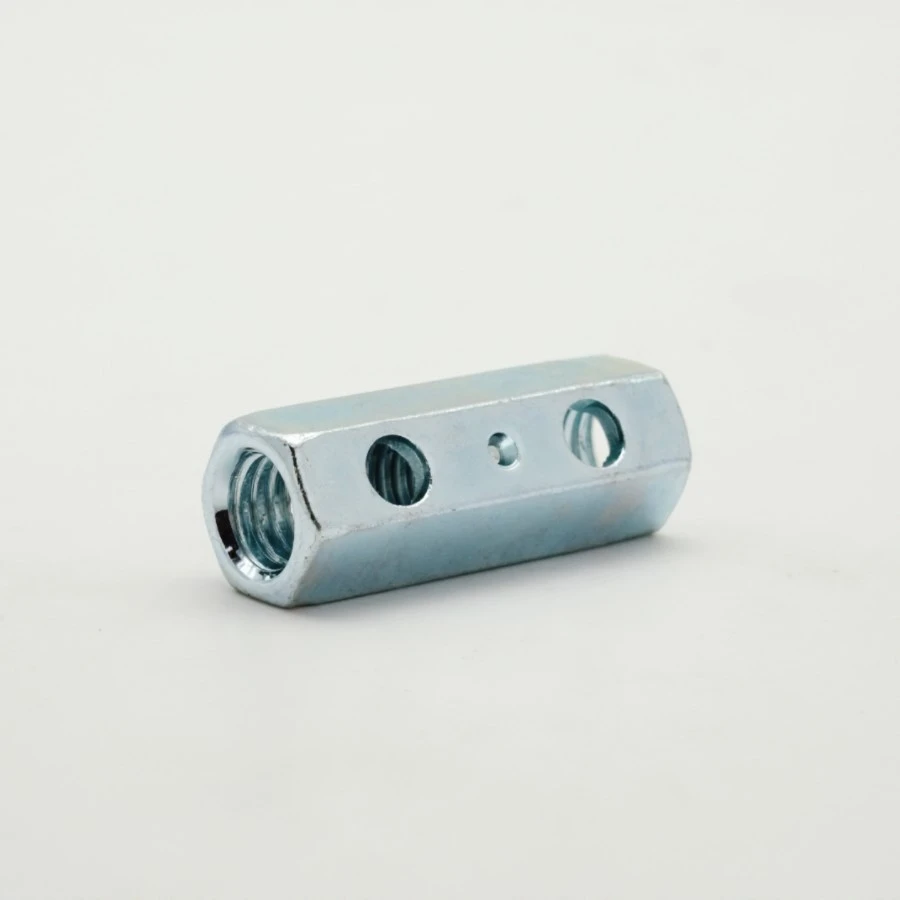

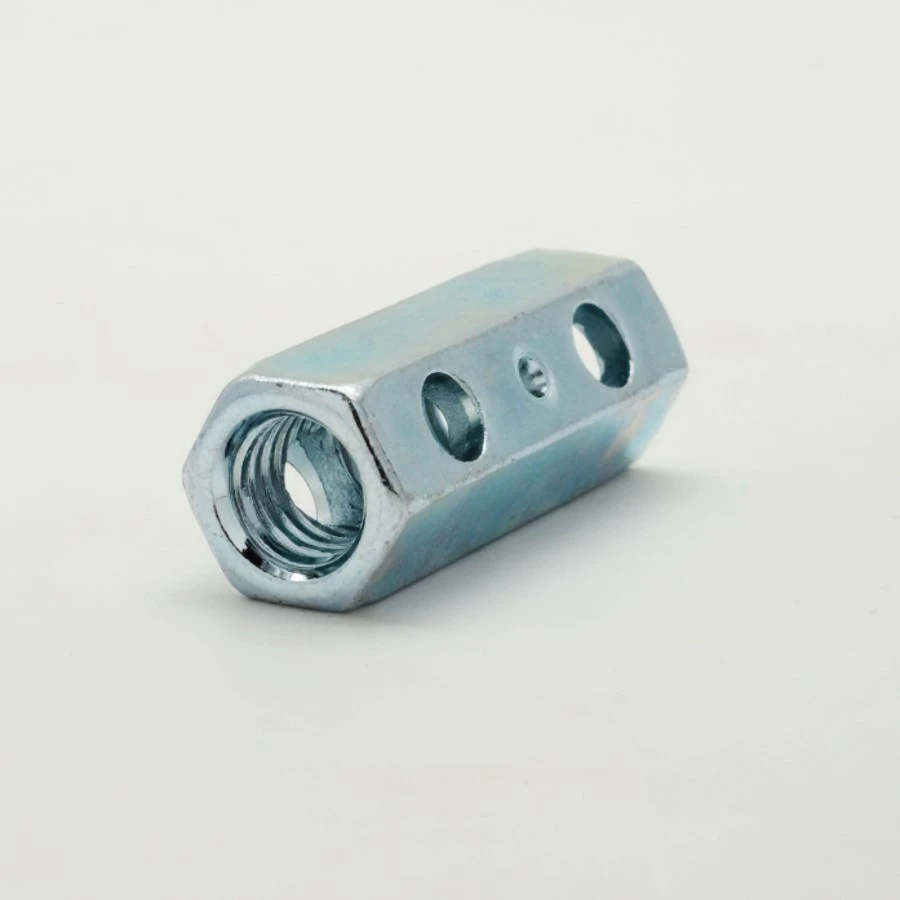

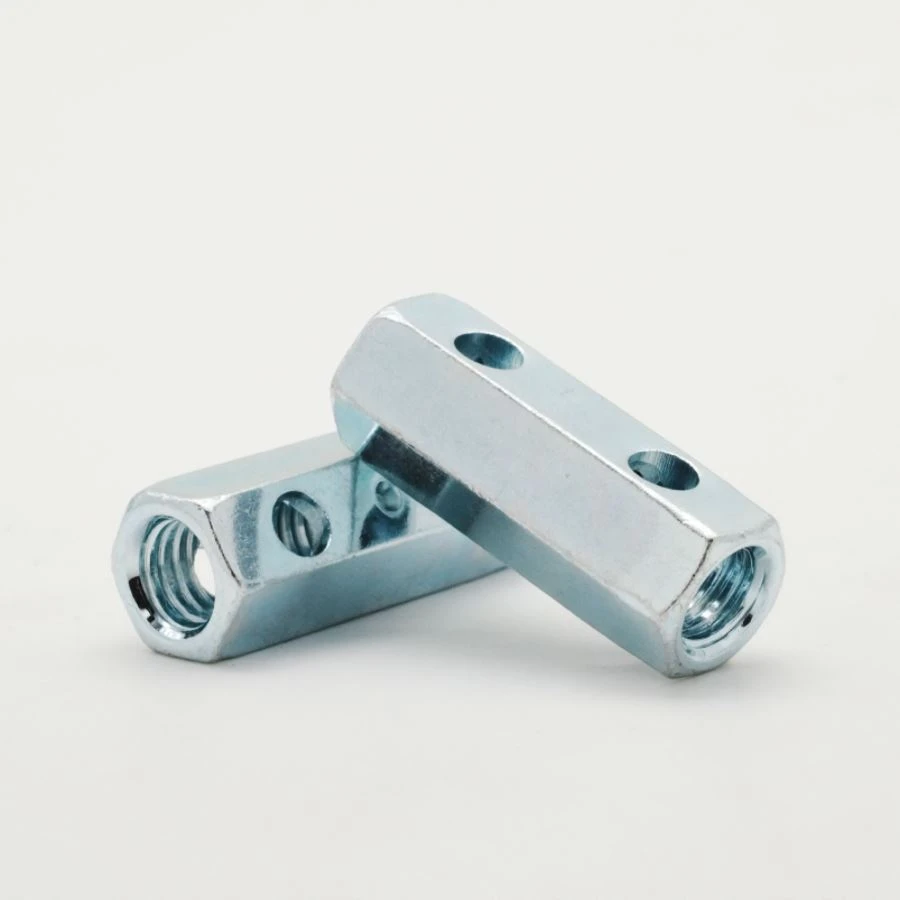

Dadi di accoppiamento DIN 1479 con foro di ispezione
La norma DIN 1479 specifica i dadi di accoppiamento esagonali con due fori, progettati per estendere le connessioni filettate in varie applicazioni industriali. Questi dadi presentano una filettatura destrorsa-su un'estremità e una filettatura sinistrorsa-sull'altra, consentendo un collegamento sicuro delle aste filettate. I due fori sui lati sono predisposti per l'utilizzo con chiavi a gancio o attrezzi speciali per il serraggio e l'allentamento.
Invia la tua richiesta
Presentazione del prodotto
La norma DIN 1479 specifica i dadi di accoppiamento esagonali con due fori, progettati per estendere le connessioni filettate in varie applicazioni industriali. Questi dadi presentano una filettatura destrorsa-su un'estremità e una filettatura sinistrorsa-sull'altra, consentendo un collegamento sicuro delle aste filettate. I due fori sui lati sono predisposti per l'utilizzo con chiavi a gancio o attrezzi speciali per il serraggio e l'allentamento.
Specifiche comuni
| Materiali | Acciaio al carbonio |
| Classe | 5, 6, 8, 10, 12 |
| Allineare | M6 - M36 |
| Filo | Grossa, Fine, Extra Fine, Speciale-Fine |
| Superficie | Piani, zincati, zincati a caldo-per immersione, GEOMET, ZINCO-NICKLE, DACROMATE ecc. |
Caratteristiche principali
- Due fori laterali per il serraggio con chiave a gancio
- Combinazione di filettatura-destra e sinistra-
- Filettatura interna completa per tutta la lunghezza
- Progettato per applicazioni di estensione di aste filettate
- Conforme alle specifiche DIN 1479
Industria applicativa
- Installazione delle condutture del sistema di ventilazione
- Montaggio di apparecchiature di sospensione
- Ingegneria meccanica e macchine utensili
- Costruzioni navali e attrezzature industriali
- Fissaggio industriale generale
tabella dei dati
| Misurare | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
| Coase | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 |
| Bene | 0.75 | 1 | 1.25 | 1.5 | 1.5 | 2 | 2 | 3 |
| Extra Fine | - | 0.75 | 1 | 1.25 | 1 | 1.5 | 1.5 | 2 |
| s Min (mm) | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.16 | 35.00 | 45.00 |
| s Massimo (mm) | 10.00 | 13.00 | 17.00 | 19.00 | 24.00 | 30.00 | 36.00 | 46.00 |
| eMin (mm) | 11.05 | 14.38 | 18.90 | 21.10 | 26.75 | 33.53 | 39.98 | 51.28 |
| mMin (mm) | 29.50 | 34.20 | 44.20 | 54.20 | 74.20 | 94.20 | 114.20 | 123.80 |
| m massimo (mm) | 30.50 | 35.50 | 45.80 | 55.80 | 75.80 | 95.80 | 115.80 | 126.20 |
